AL \ XLPE

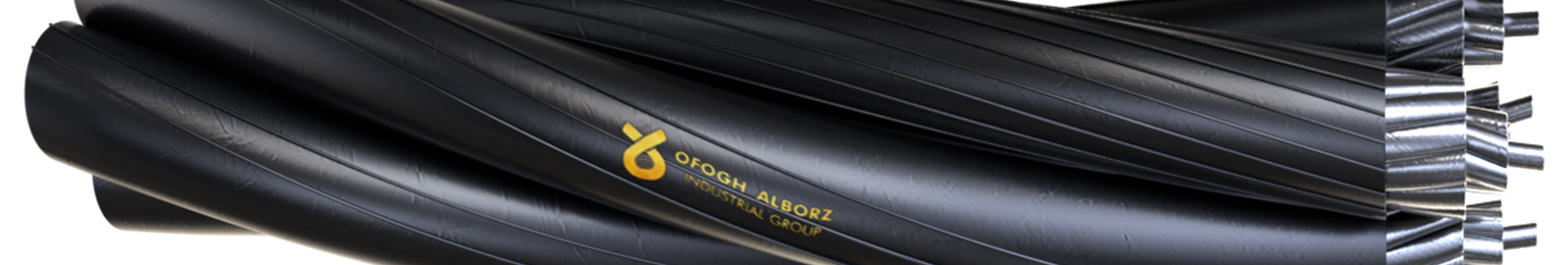

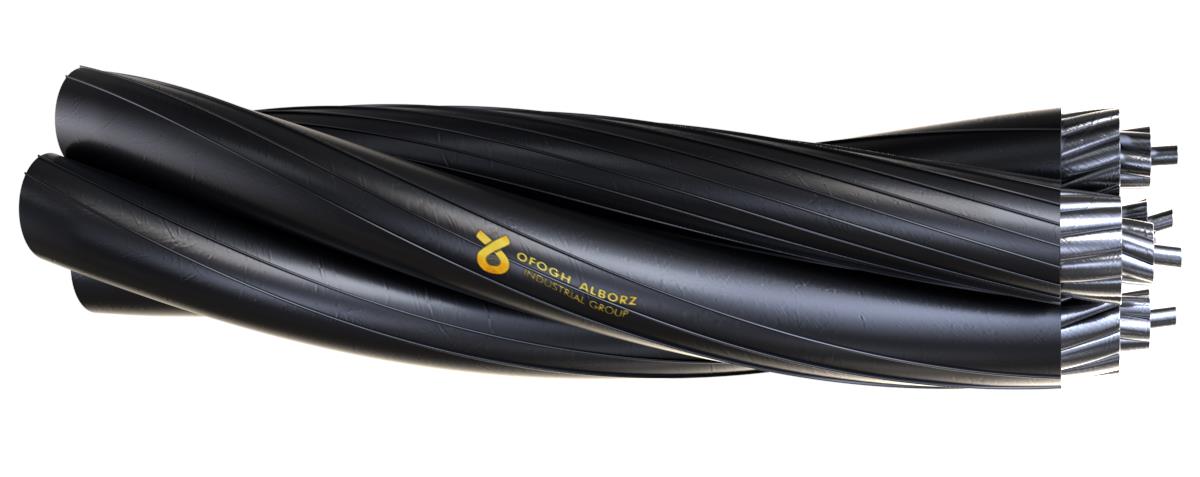

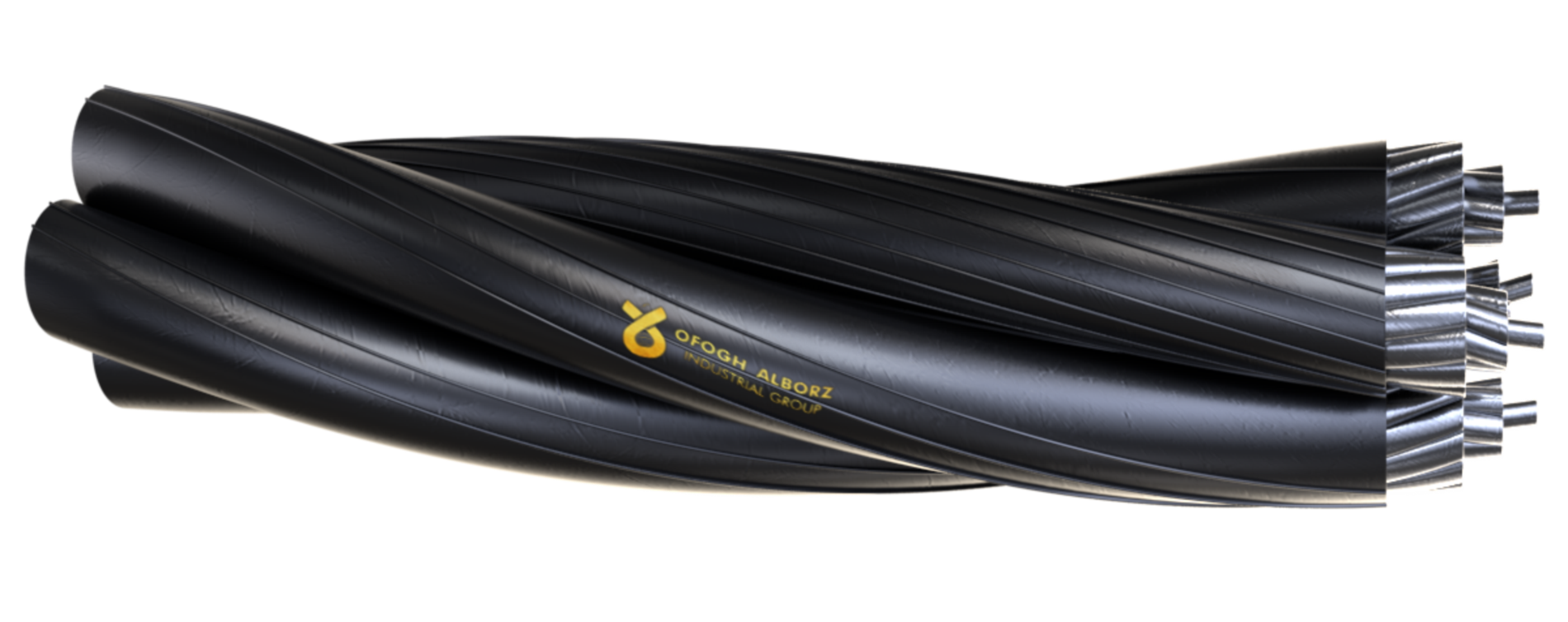

کابل های خودنگهدار فشار ضعیف به مجموعه ای از سیم های عایق شده که بهم تابیده شده و جهت توزیع برق خانگی استفاده می شود.
هادی این کابلها از آلومینیوم و عایق مورد استفاده در آنها از جنس XLPE نوع TIX 5 بوده که متناسب با شرایط محیطی می باشد.
منظور از XLPE ، عایق پلی اتیلن شبکه ای شده که بوسیله کربن مقاوم در برابر اشعه UV خورشید است.

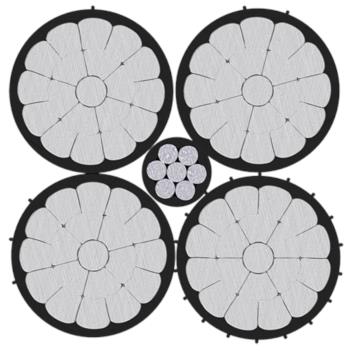

تعداد رشته سیم های کابل خودنگهدار با توجه به تعداد فاز مورد استفاده (سه فاز یا تک فاز) مشخص می شود، در صورت سه فاز بودن کابل ، تعداد رشته ها 5 و یا 6 عدد می باشد.
در ساختار کابلهای 5 رشته سه فاز ، از یک هادی استرند شده آلیاژی بعنوان نول نگهدارنده استفاده می شود مابقی رشته ها نیز بصور 3 عدد فاز و یک رشته روشنایی می باشند.
در ساختار کابلهای 6 رشته از یک عدد هادی استرند شده گالوانیزه بعنوان نگهدارنده استفاده می شود این رشته فقط وظیفه نگه داشتن مابقی رشته ها حول محور خود را دارد ، 3 رشته سیم فاز به همراه یک رشته سیم نول و یک رشته سیم روشنایی از اجزای دیگر کابل می باشد.
در صوت تک فاز بودن ، از تعداد رشته های کابل نیز دو عدد کم می شود و ممکن است تعداد رشته ها 3 عدد (در صورت استفاده از آلومینیوم آلیاژی بصورت نول مسنجر) و یا 4 عدد (در صورت استفاده از رشته گالوانیزه بصورت مسنجر) باشد.
همچنین بنا با به نوع تشخیص متخصصان صنعت توزیع برق در برخی از مکانها که نیاز به روشنایی نیز نباشد و امکان حذف رشته روشنایی در کلیه ساختار های بالا وجود دارد.
استاندارد ملی تولید این کابلها ، دستورالعمل های شرکت توانیر برای تولید می باشد و از استاندارد های بین المللی می توان از HD 626 S1 ، NF C 33-209 ، AS/NZS 3560-1 نام برد.
